24046 – Prozessanlage zum Mischen und Pumpen von Lacken

Die Anlage wurde für die Entnahme unterschiedlicher Lacke aus IBC-Behältern, deren Förderung in Zwischenbehälter mit automatischer Volumenüberwachung, das anschließende Mischen sowie das bedarfsgerechte automatische Umpumpen in Tagesbehälter ausgelegt.

Die Volumenüberwachung in sämtlichen Behältern erfolgt über Radarsensoren. Im Lagerbehälter kommen zusätzlich Vibrationsgrenzstandsensoren zum Einsatz, die die Betriebssicherheit der Anlage erhöhen. Der Mindeststandsensor schaltet das Rührwerk automatisch ab, während der Maximalstandsensor den Zulauf der Flüssigkeit zuverlässig stoppt.

Das aktuelle Mediumsvolumen in jedem Behälter lässt sich jederzeit bequem über das HMI-Panel überwachen. Ergänzend dazu wurden an den Tagesbehältern Bedienpulte vorgesehen, die eine komfortable Steuerung der wichtigsten Anlagenfunktionen ermöglichen.

Beschreibung des Prozessablaufs

Die Anlage bietet folgende Möglichkeiten:

• schnelles und zuverlässiges Umpumpen des Inhalts eines IBC-Behälters in den Zwischenbehälter mit einer Förderleistung von bis zu 250 l/min,
• effektives Mischen des Mediums ohne Schaumbildung,
• bedarfsgerechte, automatische Lackdosierung in die Tagesbehälter,
• frühzeitige Benachrichtigung des Bedieners bei Unterschreitung eines Füllstands von 300 Litern im Zwischenbehälter.

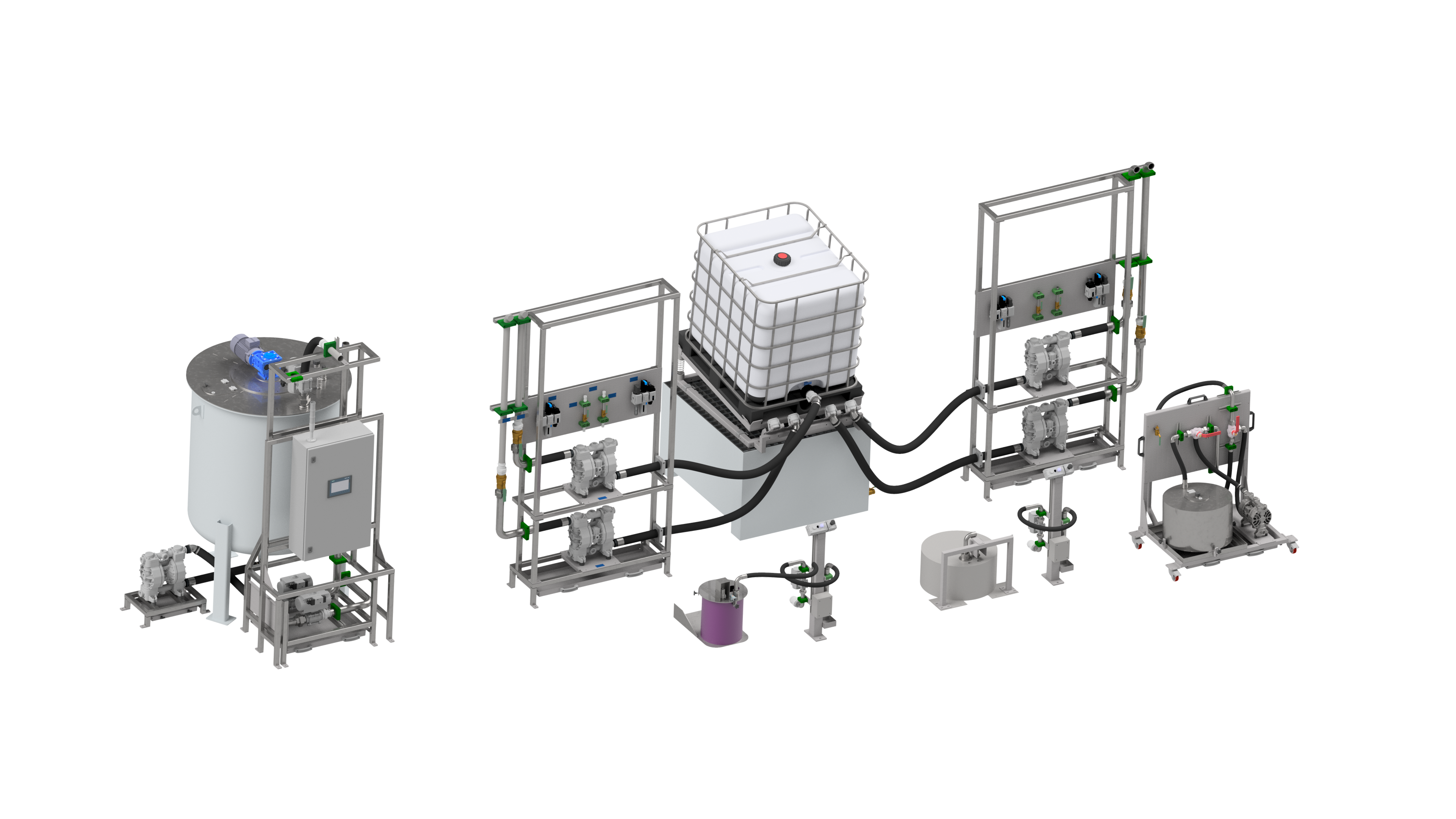

Anlagenaufbau:

Zur Anlage gehören:

• ein Zwischenbehälter mit Dosierstation und HMI-Bedienpanel,
• eine IBC-Umfüllstation,
• Tagesbehälter mit integriertem Bedienpanel für die wichtigsten Funktionen,
• ein Fahrwagen zur Entfernung von Spülrückständen.

Ihr Nutzen auf einen Blick

• dauerhaft homogen gehaltenes Medium, jederzeit applikationsbereit und ohne Risiko von Schaumbildung,
• automatische und voneinander unabhängige Dosierung in jeden Tagesbehälter ohne Eingreifen des Bedieners,
• zuverlässige Vermeidung von Überfüllungen und Bedienfehlern,
• präzise Mengenüberwachung des Mediums mit einer Genauigkeit von bis zu 10 Litern bei einem Behältervolumen von 1.500 Litern,
• komfortable Steuerung der wichtigsten Funktionen über leicht zugängliche Bedienpunkte,
• einfache und effiziente Entfernung von Restmengen und Spülflüssigkeiten nach der Reinigung der Anlage.
