Station zur entleerung und lagerung von flüssigkeiten

Das Gerät dient zur zentralen Versorgung von Produktionsmaschinen, die Flüssigkeiten aus IBC-Palettenbehältern verwenden.



Verwendungszweck des Geräts

  • Entleerung von Flüssigkeiten aus Palettenbehältern;
  • Lagerung unter Einhaltung der entsprechenden Bedingungen;
  • Weiterleitung zu den Produktionsmaschinen.

Funktionsbeschreibung

  • Nach dem Aufstellen des IBC-Containers auf dem dafür vorgesehenen Regal und dem Anschließen des Abflusses erfolgt das Umfüllen des gesamten Inhalts durch Schwerkraft;
  • der Umfüllvorgang wird kontrolliert und stoppt, sobald der Zwischenbehälter bis zu einem bestimmten Füllstand gefüllt ist;
  • Nach dem Umfüllen schaltet sich ein Rührwerk ein, das die richtige Konsistenz und Homogenität der Flüssigkeit gewährleistet;
  • der letzte Schritt ist das Pumpen der Flüssigkeit in Ihre Anlage oder Maschine, je nach Bedarf.

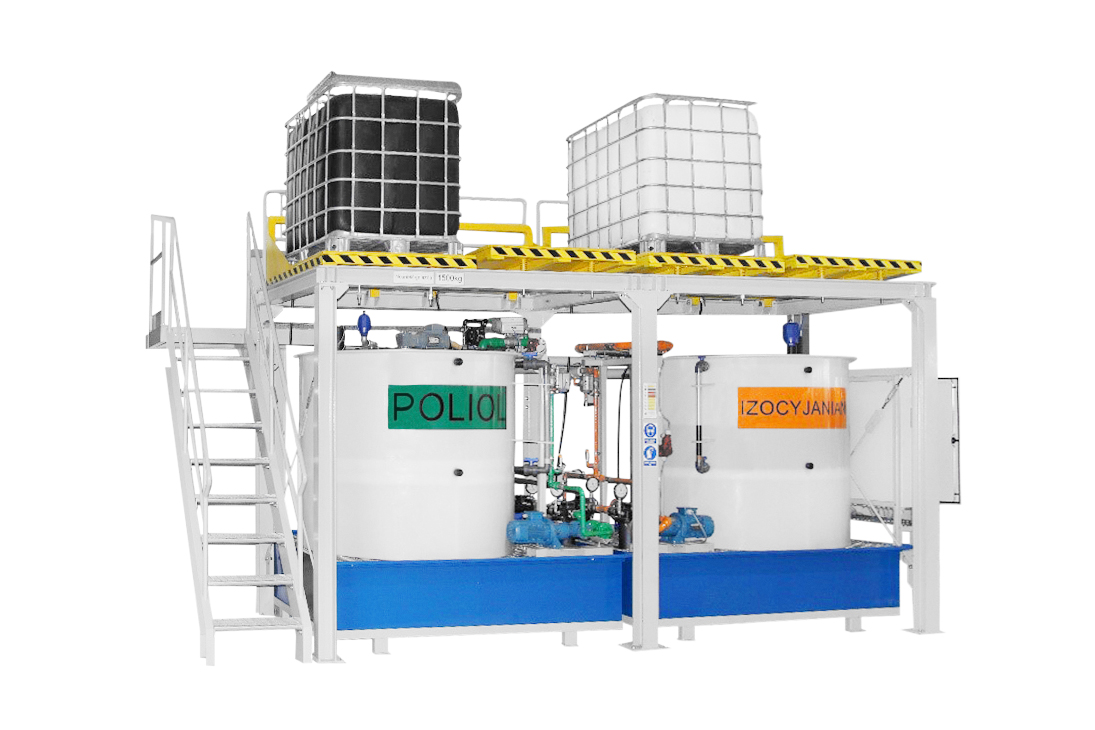

Stacja rozładunkowo-magazynowa

Aufbau der Anlage

BEDIENERPLATTFORM

Ermöglicht den einfachen Anschluss der Ablassleitung an den IBC-Behälter mittels Cam-Lock-Schnellkupplungen.

IBC-BEHÄLTERHALTERUNGEN

Mit speziellen, federbelasteten Kippvorrichtungen, die das vollständige Entleeren der IBC-Palettenbehälter erleichtern.

ZWISCHENBEHÄLTER

Standardmäßig mit einem Fassungsvermögen von 1500 l, aus Kunststoff oder Stahl gefertigt.

FÜLLSTANDSENSOREN

Ultraschall- oder Tauchsensoren zur Messung des Füllstands im Behälter.

ABLAUFBECKEN

Fassungsvermögen 120 % des Fassungsvermögens der Zwischenbehälter.

PUMPEN

Je nach Fördermedium kommen Schrauben-, Zahnrad-, Membran-, Gleitringdichtungs- oder hermetische Pumpen mit Magnetkupplung zum Einsatz.

FILTER

Siebfilter zum Filtern der Förderflüssigkeit sowie Entlüftungsfilter (mit Feuchtigkeitsabsorbern) zum Druckausgleich in den Zwischenbehältern.

VENTILE

Manuelle und pneumatisch betätigte Ventile, individuell ausgewählt je nach eingesetztem Druck und gepumptem Medium.

MANOMETER

Vakuummeter oder Druckwächter, die über den aktuellen Unter- oder Überdruck in der Anlage informieren.

RÜHRWERK

Speziell für sich entmischende Flüssigkeiten, mit stufenloser Drehzahlregelung.

SPS

Die Steuerung der gesamten Maschine sowie die Kommunikation mit anderen Geräten erfolgt über eine Siemens S7-1200-Steuerung. Die Installation einer anderen Steuerungsart ist möglich.



Vorteile für den Kunden/Anwender

  • Reduzierung der Lagerfläche durch zentrale Lagerung der für die Produktion verwendeten Chemikalien;
  • Freigabe von Produktionsfläche durch den Wegfall von IBC-Behältern an den Maschinen;
  • Senkung der innerbetrieblichen Transportkosten;
  • Beseitigung von Gefahren durch das Austreten von Chemikalien (auch umweltgefährdenden);
  • Beseitigung von Gefahren für das Personal durch den Kontakt mit Substanzen beim Austausch von IBC-Behältern;
  • keine Maschinenstillstände aufgrund von Materialnachfüllungen.
